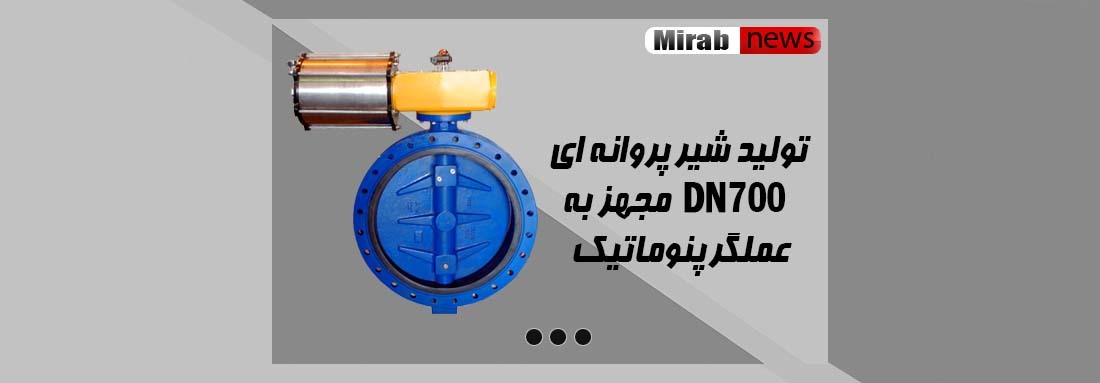

این شیرها به سفارش شرکت تانا انرژی جهت نصب در مدول اول تصفیه خانه گیلان، طراحی و تولید شده است. با توجه به سایز شیر و شرایط سرویس، عملگر پنوماتیک تیپ Scotch Yokeکه تمامی مراحل طراحی و ساخت آن در شرکت میراب انجام شده است روی این شیرها نصب شده اند.
ویژگی های فنی عملگرهای پنوماتیک Scotch Yoke شرکت میراب:
- این عملگرها برای انواع شیرهای ربع گرد (پروانه ای، توپی و سوزنی) کاربرد دارند.
- حرکت خطی پیستون توسط مکانیزم Scotch yoke تبدیل به گردش ربع گرد میگردد و در لحظه باز نمودن شیر، گشتاور زیاد و در اواسط کورس حرکت گشتاور کمتری را ایجاد مینماید که کاملا با گشتاور مورد احتیاج شیر تطابق دارد.
- در بالای عملگر پیش بینی های لازم جهت نصب تجهیزات تکمیلی طبق استاندارد NAMUR انجام شده است.
- در موارد اضطراری و قطع برق قابلیت استفاده از هوای فشرده ذخیره شده یا فنر جهت باز یا بسته نمودن شیر امکانپذیر است.
- این عملگر تا گشتاور ۱۱۶۰۰ نیوتن متر، در فشار هوای۳ تا ۸ بار ، عرضه میگردد و گشتاور های بیشتر قابل سفارش میباشد.
- بر اساس نیاز مشتری، عملگر بصورت دوطرفه (رفت و برگشت با هوای فشرده) یا یکطرفه (رفت با هوای فشرده و برگشت با فنر) قابل تولید می باشد.
- بر حسب شرایط سرویس و نیاز پروژه، امکان نصب سلونوئید والو (نوع ۲/۵ تک بوبین، ۲/۵ دو بوبین، ۳/۵ یا ۲/۳) و جعبه لیمیت سوئیچ (جهت اطلاع از باز یا بسته بودن شیر در محل یا از راه دور) و یا پوزیشنر با ورودی ۴ تا ۲۰ میلی آمپر (جهت کنترل باز و بسته بودن شیر از صفر تا ۹۰ درجه) وجود دارد.
- قابلیت نصب فلکه برای این عملگر وجود دارد تا در صورت نیاز و عدم وجود فشار هوای فشرده، بتوان شیر را مانور نمود.
